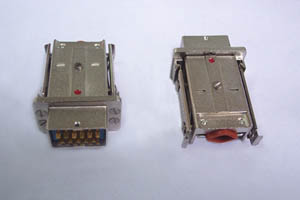

一、J7系列矩形电连接器（航空插头）简介

　　 J7系列矩形电连接器（ 航空插头 ）连接方式为直插连接，使用方便，可快速插拔，带有独特的双重锁紧机构，防雨外壳屏蔽，插座灌胶密封。插孔采用线簧孔，可靠性高，插拔力小，使用寿命长。广泛适用于各种电子仪器、电器设备系统之间的电路连接。该系列产品采用的国家军用标准为GJB176A—98《J7系列耐环境线簧孔矩形电连接器规范》
二、主要技术性能：
1、环境技术性能
　　 工作温度：–55℃～+125℃
　　 相对湿度：40±2℃时相对湿度92﹪—98﹪
　　 工作气压：101.33Kpa～6.67Pa
　　 正弦振动：10Hz～2000Hz，加速度245m/s 2
　　 密封性（仅密封插座）：耐气压0.2Mpa
　　 冲击：加速度1176m/s 2
　　 碰撞：加速度392 m/s 2
　　 离心：加速度784 m/s 2
　　 防雨：降雨量5mm/min
　　 机械寿命：1000次
2、电气性能

标准大气条件	潮湿条件	高温条件	淋雨条件
≥5000mΩ	≥50mΩ	≥500mΩ	≥4mΩ

　　 接触电阻：≤8mΩ　　工作电流：3A
　　 耐电压： 　　

标准大气条件	低气压条件
AC1000Vrms	AC150Vrms

备注：航空插头又名： 航空接插件 ， 航空连接器 ， 航空电连接器 。
