一、Y50系列圆形电连接器简介

　　 本系列 电连接器 （航空插头）包括公制、英制、电源三大类电连接器。均为内螺旋槽卡销锁紧式。具有快捷连接与分离，体积小、重量轻，密封性能好，抗拉性能优之特点。插头电缆罩有七种安装方式，壳体分屏蔽与非屏蔽，电缆引出有直式和弯式，端接方式为焊接式。品种多，规格全。均参照GJB101A—97，GJB598A—96，MIL—C—26482等标准的要求。适用于战略、战术系统，野外作业等电讯号、电能的连接。

二、Y50X系列圆形电连接器

（一）、简介：
　　 Y50X系列圆形电连接器是Y50系列中公制类的电连接器，符合GJB101A—97标准的要求。
（二）、主要技术性能：
1、环境技术性能
　　 工作温度：–55℃～+125℃
　　 工作高度：海拔30000m
　　 振动：频率10Hz～2000Hz，加速度196m/s 2
　　 冲击：加速度490m/s 2
　　 恒加速度：490m/s 2
　　 密封性：耐压0.2Mpa
　　 防盐雾、防潮湿、防霉菌性能等，符合GJB101A—97标准要求。
2、电气性能
　　 接触电阻及额定电流：

接触件规格（㎜）	接触电阻（ m Ω）	额定电流（ A ）
￠ 0.8	≤ 6	3
￠ 1.0	≤ 5	5
￠ 1.5	≤ 3	10
￠ 2.0	≤ 2	20
￠ 2.5	≤ 1.5	25

　　 额定电压、耐电压及绝缘电阻： 　　

工作环境	额定电压（ V ）	耐电压（ V ）	绝缘电阻（ m Ω）
常温常压	500	1500	≥ 3000
湿热	500	500	≥ 20
高温	250		≥ 500
低气压条件 4.39KPa	300	375	–

　　 射频抗干扰衰减值： 　　

频率 MHz	100	150	200	300	400	600	800	1000
衰减 dB	65	60	60	55	55	50	45	45

　　 外壳电连接性：非屏蔽≤200mΩ，屏蔽≤5mΩ
3、机械性能
　　 壳体：高强度铝合金材料 不锈钢
　　 非屏蔽镀层：阳极氧化着色 黑H 绿L（Ni沙镍）S：化镍（Zn锌）
　　 绝缘体：耐热热塑性材料
　　 接触性：铜合金材料表面镀金
　　 机械寿命：500次

Y50航空插头插座外形及安装尺寸

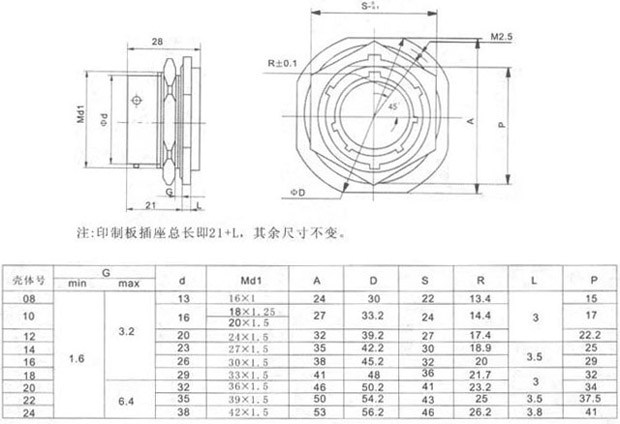

插头插座外形及安装尺寸（螺母并紧式）

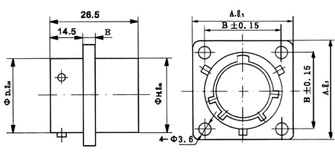

插头插座外形及安装尺寸（方法兰式）

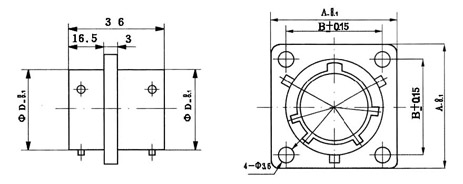

插头插座外形及安装尺寸（穿墙式插座）
