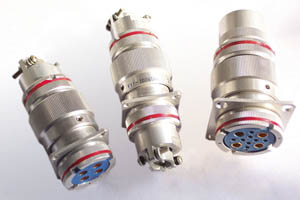

一、Y17系列圆形电连接器简介

　　 Y17系列电连接器（航空插头），采用卡口式连接方式，使用便捷，锁紧可靠，广泛适用于各种电气设备之间的电路连接。

二、主要技术性能

1、环境技术性能
　　 工作温度：–55℃～+125℃
　　 相对湿度：40℃时达95﹪
　　 工作高度：海拔30000m
　　 振动：频率10Hz～2000Hz，加速度196m/s 2
　　 冲击：加速度490m/s 2
　　 恒加速度：490m/s 2
2、电气性能
　　 接触电阻及额定电流：

接触件规格（㎜）	接触电阻（ m Ω）	额定电流（ A ）
￠ 1.5	≤ 3	10
￠ 2.5	≤ 1	25
￠ 3.5	≤ 1	50
￠ 5.0	≤ 1	75
￠ 7.0	≤ 1	100
￠ 10	≤ 1	200

　　 额定电压、耐电压及绝缘电阻： 　　

工作环境	额定电压（ V ）	耐电压（ V ）	绝缘电阻（ m Ω）
常温常压	500	1500	≥ 1000
湿热	300	300	≥ 20
高温	250		≥ 500
低气压条件1 Kpa	150	200	–

3、机械性能：
　　 壳体：高强度铝合金
　　 镀层：氧化着本色
　　 绝缘体：耐热热塑性材料
　　 接触件：铜合金材料 镀层 金
　　 机械寿命：500次
