【详细资料】

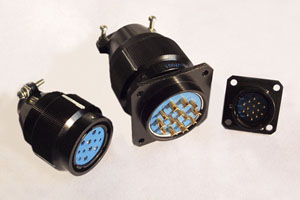

一、LYP系列圆形电连接器简介

　　 本系列电连接器（航空插头）壳体采用高强度铝合金材料加工而成，卡口式外槽连接，具有体积小，重量轻，使用方便，耐插拔，密封性好，耐腐蚀，导电性能好，耐压性能佳之优点，且能与YP系列互换，是老式“P”型连接器的理想换代产品，广泛适用于电器设备及各类仪器、仪表之间的线路连接。

二、LYP系列圆形电连接器（航空插头）主要技术性能

1、环境技术性能
　　 工作温度：焊接式–55℃～125℃、压接式–55℃～200℃
　　 相对湿度：40℃时达95﹪
　　 工作高度：海拔20000m
　　 振动：频率10Hz～2000Hz，加速度196m/s 2
　　 冲击：加速度490m/s 2
　　 恒加速度：490m/s 2
　　 气密性：耐气压≥0.2Mpa（仅密封型）
2、电气性能
　　 接触电阻及额定电流：

接触件规格（㎜）	接触电阻（ m Ω）	额定电流（ A ）
￠ 0.8	≤ 8	3
￠ 1.0	≤ 5	5
￠ 1.5	≤ 3	10
￠ 2.5	≤ 1	25

　　 接触件与耐电压： 　　

接触件数	耐电压（ V ）
3、4、5、7、10、14、19	1500
24、32、36、37、50、65、81、120	1000

额定电压、耐电压及绝缘电阻： 　　

工作环境	额定电压（ V ）	耐电压（ V ）	绝缘电阻（ m Ω）
常温常压	500	1500	≥ 3000
湿热	500	1125	≥ 20
高温	500		≥ 500
低气压条件 4.39KPa	250	350	–

　　 压接式针孔轴向负荷参照Y2系列
　　 接触件压接筒内径与适配导线截面参照Y2系列

3、机械性能：
　　 壳体：高强度铝合金材料
　　 镀层：阳极氧化着色、镀镍
　　 绝缘体：耐热热塑性或热固体材料
　　 接触件：铜合金材料 镀层金、银
　　 机械寿命：500次
