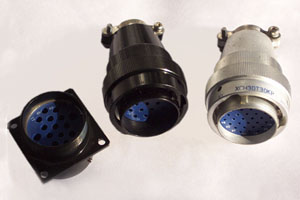

XC系列圆形电连接器（航空插头）

（一）、简介：

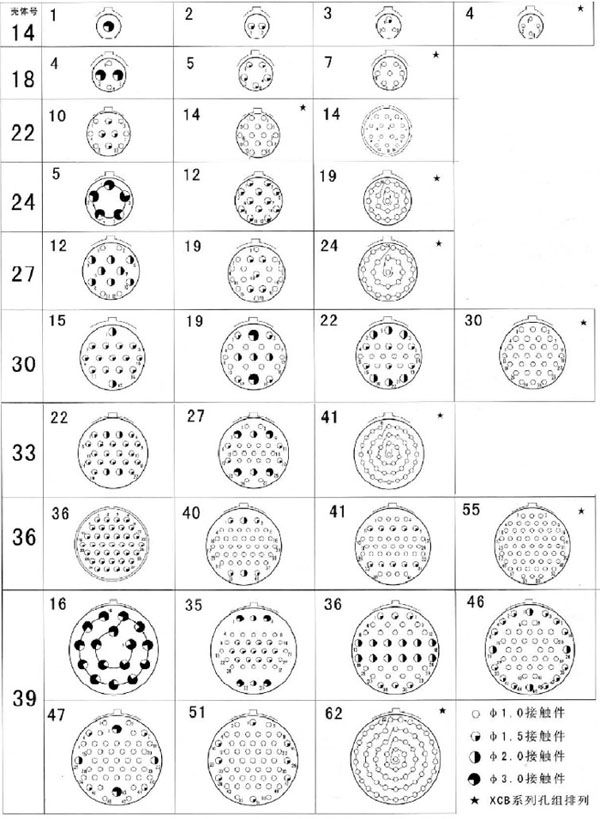

　　 XC系列圆形电连接器（ 航空插头 ）为低频类电连接器。九种壳体号；4种接触件规格；32种孔位排列。从1孔到62孔。采用卡口式快速连接系统，操作方便，连接可靠，耐振动，抗冲击。五键槽定位，具有盲插和防误插功能。高可靠的双曲面线簧孔使连接器插拔柔和，接触电阻小，工作可靠。插座共有五种结构形式选用。符合国家军用标准GJB2889。广泛用于航天，航空，航海、铁路、野战通讯及各种仪器、仪表等设备中。
（二）、XC系列圆形电连接器（航空插头）主要技术性能：
1、环境技术性能
　　 工作温度：–55℃～+200℃
　　 相对湿度：40℃时达95﹪
　　 工作高度：海拔30000m
　　 振动：频率10Hz～2000Hz，加速度147m/s 2
　　 冲击：加速度490m/s 2
　　 恒加速度：490m/s 2
　　 气密性：双头密封插座50.7 Kpa方法兰密封插座152 KPa
　　 防潮湿、防盐雾、防霉菌等性能均符合GJB2889标准要求。
2、电气性能
　　 接触电阻及额定电流：

接触件规格（㎜）	接触电阻（mΩ）	双头密封接触电阻（mΩ）	接触电阻（mΩ）	额定电流（A）
￠1.0	≤5	10	15	5
￠1.5	≤2.5	5	7.5	10
￠2.0	≤1.25	2.5	3.75	20
￠3.0	≤0.7	1.5	2.25	40

外壳间电连续性铝合金外壳≤2.5mΩ
　　 额定电压、耐电压及绝缘电阻： 　　

工作环境	工作环境 V		耐电压 V		绝缘电阻
	密封	非密封	密封	非密封	m Ω
常温常压	500	500	150	1500	≥ 5000
湿热	500	500	750	1125	≥ 100
高温	—	—	—	—	≥ 1000
低气压 (1 Kpa)	150	250	300	300	—

3、机械性能
　　 壳体：高强度铝合金材料
　　 非屏蔽镀层：阳极氧化着色
　　 屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
　　 绝缘体：热固性材料
　　 封线体和密封圈：硅橡胶材料
　　 接触件：铜合金材料镀层金、银
　　 压接型：从绝缘体后装卸，焊接与印制板型不可装卸
　　 机械寿命：≥1000次
备注：航空插头又名： 航空接插件 ， 航空连接器 ， 航空电连接器 。

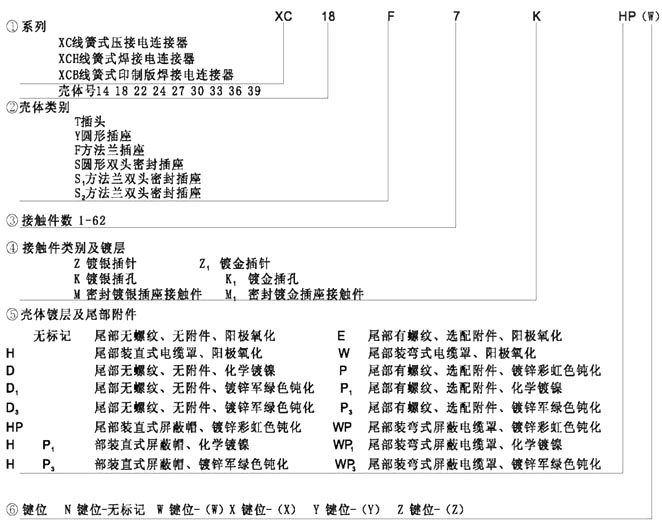

XC系列航空插头型号代号及意义

说明：
1、表示整套电连接器时，型号代号用分数形式，插座写作分子，插头写作分母，可仅标明插头的壳体镀层及尾部附件形式，中间用斜线隔开。
2、XC-S-M双头密封插座的一端为插针，另一端为插孔。相配的两个插头中，一个装针的插头型号代号写在分母的前半部分，加一个装孔的插头写在分母的后半部分，中间用“.”隔开。
3、对于选配插头(座)，可在其型号后加上“+”后再写出所要选的附件。
4、对于要求选用B型压接插针或孔的，在其型号后注上“（）”，在其内写出接触件规格和压接针孔类型如：XC30F30Z1D（φ1B）不注明的均为A型压接针孔。
标记示例
XC系列14型装镀金插针方法兰插座，接触件数为4芯，配弯式屏蔽电缆罩，化学镀镍，N 键位，标记代号为XC14F4Z1WP1
XC系列14型装镀金插孔插头，接触件数为4芯，配弯式屏蔽电缆罩，N 键位，标记代号为XC14T4K1WP1整套连接器标记代号为XC14F4Z1WP1/K4WP1

接端形式及代号

名称	代号
	XC		XCH		XCB		XC-F-M		XC-S-M
插座		压接		焊接		印制板焊接		焊接
插头	压接

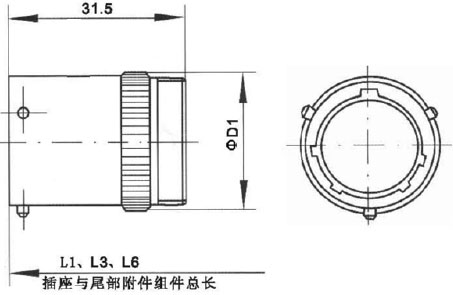

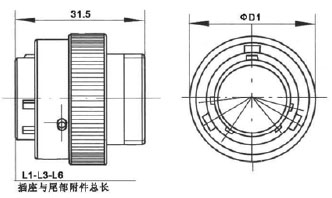

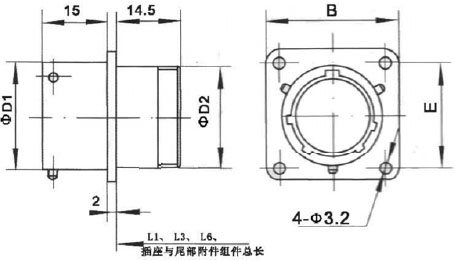

XC系列航空插头外形尺寸

壳体号	14	18	22	24	27	30	33	36	39
D1	24	28	32	34	37	40	43	46	49
D2	18	22	26	28	31	34	37	40	43
D3	10	14	18	20	23	26	29	32	35
L1	39.5	39.5	39.5	39.5	39.5	39.5	39.5	39.5	39.5
D4	16	20	24	26	29	33	36	39	42
D5最小	5.5	8.5	8.5	10.5	10.5	15	15	21	21
D5最大	8	13	13	18	18	23	23	28	28
E	22	27	27	32	32	37	37	42	42
L2	22	22	25	25	25	30	30	30	30
L3	48.5	48.5	51.5	51.5	51.5	56.5	56.5	56.5	56.5
D6	22	26	30	32	35	38	40	44	46
D7最小	5	8	8	10	10	14	14	20	20
D7最大	11	15	19	21	24	26	29	32	35
L4	37.5	39.5	41.5	45.5	45.5	53.5	53.5	55.5	55.5
L5	21	23	25	26	27.5	29.5	31	32.5	34
L6最大	63.5	65.5	69.5	71.5	71.5	79.5	79.5	81.5	81.5

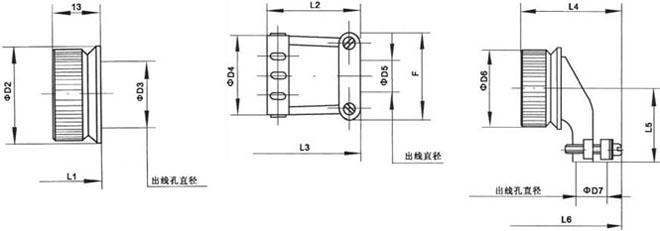

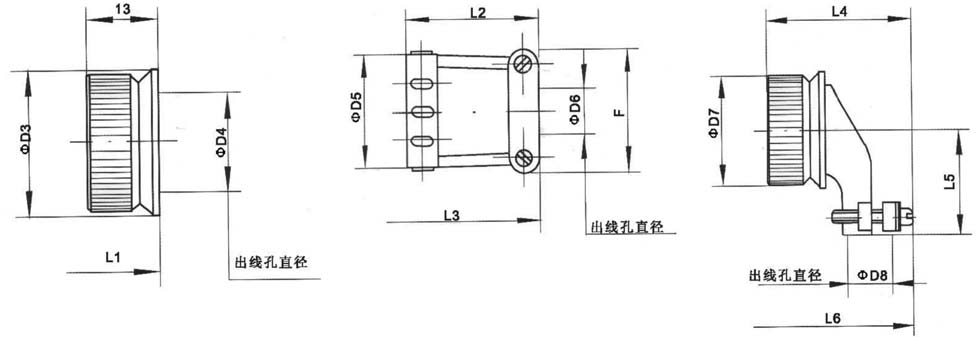

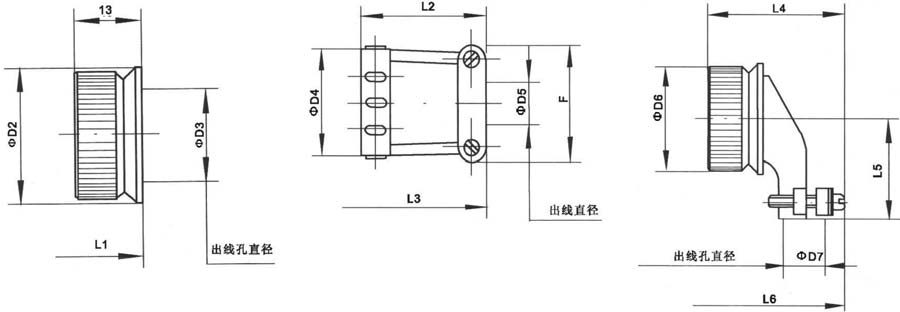

注意：下图中所列三种附件是随产品型号一起命名的，不单独供货，用户可根据需要选用其他附件，有关附件资料请见《XC系列电连接器附件》。

限于篇幅，更多详细信息请来电咨询。谢谢！
