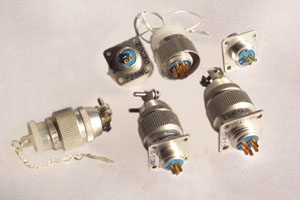

一、Y4系列圆形电连接器简介

　　 本系列 电连接器 （航空插头）连接方式为螺纹连接，体积小，重量轻、插座密封、使用方便。安装方式有法兰盘式和电缆式两种。

二、主要技术性能

1、环境技术性能
　　 工作温度：–55℃～+125℃
　　 相对湿度：40℃时达95﹪
　　 工作高度：海拔30000m
　　 振动：频率10Hz～2000Hz，加速度147m/s 2
　　 冲击：加速度490m/s 2
　　 恒加速度：490m/s 2
　　 气密性：耐气压0.2 Mpa（仅密封型插座）
2、电气性能
　　 接触电阻及额定电流：

接触件规格（㎜）	接触电阻（ m Ω）	额定电流（ A ）
￠ 0.8	≤ 8	3

　　 额定电压、耐电压及绝缘电阻： 　　

工作环境	额定电压（ V ）	耐电压（ V ）	绝缘电阻（ m Ω）
常温常压	250	750	≥ 1000
湿热	250	—	≥ 50
高温	—	—	≥ 500
低气压条件4.39 Kpa	150	200	–

3、机械性能：
　　 壳体：高强度铝合金
　　 镀层：氧化着本色
　　 绝缘体：耐热热塑性材料
　　 接触件：铜合金材料 镀层 金
　　 密封圈：硅橡胶材料
　　 机械寿命：500次
