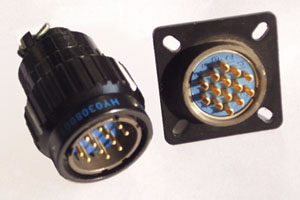

一、YP系列圆形电连接器简介

　　 本系列 电连接器（航空插头）根据用户的需求而开发，集Y2系列与P型电连接器的优点和功能，具有Y2的卡口式连接结构，采用P型连接器的接触件排列型谱。该系列产品具有体积小，重量轻，接点型谱广，快速分离之特点。

二、YP系列圆形电连接器主要技术性能

1、环境技术性能
　　 工作温度：焊接式–55℃～125℃、压接式–55℃～200℃
　　 相对湿度：40℃时达95﹪
　　 工作高度：海拔20000m
　　 振动：频率10Hz～2000Hz，加速度147m/s 2
　　 冲击：加速度490m/s 2
　　 恒加速度：490m/s 2
　　 气密性：耐气压0.2Mpa（仅密封性插座）
2、电气性能
　　 接触电阻及额定电流：

接触件规格（㎜）	接触电阻（ m Ω）	额定电流（ A ）
￠ 0.8	≤ 8	3
￠ 1.0	≤ 5	5
￠ 1.5	≤ 3	10
￠ 2.5	≤ 1	25
￠ 3.5	≤ 1	50
￠ 5.5	≤ 1	100

　　 额定电压、耐电压及绝缘电阻： 　　

工作环境	额定电压（ V ）	耐电压（ V ）	绝缘电阻（ m Ω）
常温常压	500	1500	≥ 3000
湿热	500	750	≥ 20
高温	500		≥ 500
低气压条件 4.39KPa	250	750	–

　　 注：接触件数32、37、65、81、120时，常温常压条件下耐电压为1000V

　　 压接式针孔轴向负荷参照Y2系列
　　 接触件压接筒内径与适配导线截面参照Y2系列

3、机械性能：
　　 壳体：铝合金压铸件
　　 镀层：镀砂镍、喷漆
　　 绝缘体：耐热热塑性或热固体材料
　　 接触件：铜合金材料 镀层金、银
　　 机械寿命：500次
